Светодиодным лентам отводится особое место в оформлении комнаты. Благодаря своей гибкости они могут принимать любую геометрическую форму. Другим их бесспорным достоинством является широкая палитра цветов, что позволяет дизайнерам по-новому расставить световые акценты, расширить пространство и оригинально изменить интерьер.
Как подключить монохромную светодиодную ленту
Одноцветные LED-ленты, выпускаемые в основных цветовых вариациях (белый с оттенками теплого, холодного, нейтрального, красный, желтый, зеленый, синий), принято называть монохромными. Они отличаются малым энергопотреблением, стабильной цветопередачей, имеют яркое свечение.
Прочитав этот текст, Вы узнаете о способах подключения монохромной светодиодной ленты длиной 5, 10, 15 и более метров.
Подключение монохромной ленты 5 м
Подключение монохромной ленты через блок питания
Стандартные катушки светодиодной ленты имеют длину 5 метров и работают от постоянного тока. Для преобразования переменного напряжения однофазной сети 220 Вольт в постоянное используются блоки питания (БП). Они имеют два основных параметра:
· номинальное напряжение (12 Vили 24 V),
· номинальная мощность.
Подключить такую светодиодную полосу – самый элементарный вариант. Все что требуется – это подобрать подходящий блок питания. Его напряжение должно быть таким, как указано на упаковке осветительного устройства. Мощность подбирается в зависимости от погонной мощности ленты. Пусть, к примеру, на отрезок в 1 метр полосы приходится 4,8 Ватт. Тогда на 5 метров – 24 Ватт, соответственно.
Запас по мощности необходим не менее 25%. Если это условие не соблюдать, то устройство будет перегреваться и быстро перегорит. Для нашего случая подойдет стандартный сетевой адаптер 35 Ватт.
При подключении LED-ленты важно соблюдать полярность. В противном случае она просто не будет гореть (в соответствии с принципом действия любого полупроводника).
Блоки питания имеют входящие (Input) и отходящие (Output) контакты:
· L – фазный провод;
· N – нулевой рабочий провод («ноль»);
· PE – нулевой защитный провод («земля»);
· +Vи –V– выходные положительный и отрицательный контакты 12 (24) В.
К входящим зажимам подводится питание от сети 220 В, а к отходящим присоединяется светодиодная лента (обычно используется пайка).
С учетом сказанного выше, схема подключения должна иметь вид рис. 1.
Рисунок 1
Подключение через диммер
Представьте, что вы сможете регулировать интенсивность свечения вашей осветительной установки. Здорово, не правда ли?
Все, что для этого нужно – подключить последовательно в цепь специальное устройство – диммер (схема рис. 2). Он позволит не только плавно изменять яркость, но и включать/ выключать светодиодную ленту без обесточивания блока питания.
Рисунок 2
Подключение монохромной ленты 10 м
Светодиодной полосы длиной 10 метров хватит, чтобы осветить периметр небольшой комнаты или коридора. Она будет состоять из двух стандартных 5-метровых катушек, подключенных к блоку питания параллельно. Соединять LED-ленты последовательно нельзя, так как их токоведущие дорожки имеют небольшое сечение, а потому будут перегреваться и быстрее выходить из строя (из-за прохождения токов выше номинального значения).
Кроме того, это приведет к снижению интенсивности светового потока на отдаленных участках. То есть лампочки станут светить более тускло, а последние – и вовсе едва загораться. Правильная схема подключения монохромной ленты 10 м изображена на рис. 3.
Рисунок 3
Если регулирование яркости вам не требуется – просто исключите диммер из схемы.
Подключение монохромной ленты 15 м
Принцип подключения светодиодный ленты 15 м такой же, как и для участков меньшей длины (5 и 10 м). Но только если бы не одно «но». При столь большой протяженности требуется значительная мощность блока питания, что существенно увеличивает его габариты и стоимость. Поэтому без дополнительного БП и усилителя не обойтись.
Одноканальный усилитель предназначен специально для усиления сигнала диммера, что позволяет увеличить количество (т. е. длину) присоединяемых к нему одноцветных лент. Подключение рекомендуется выполнять по схеме рис. 4.
Рисунок 4
По такой схеме можно подключать LED-ленты длиной 15 и более метров. Также она может применяться для питания ленты 10 метров, когда вместо одного мощного БП используются два менее мощных.
Вот, собственно, и все. Теперь вы знаете, как подключать монохромную светодиодную ленту.
Как подключить светодиодную ленту RGB
В этой статье вы найдете информацию о способах подключения RGB светодиодной ленты длиной от 5 до 15 и более метров.
Подключение RGB-ленты 5 м
В отличие от монохромных, светодиодные ленты RGB позволяют получить фактически бесконечное количество оттенков. Как и одноцветные полосы, RGB-ленту можно подключить напрямую через блок питания постоянного тока (БП) с напряжением на выходе 12 V или 24 V. Но в этом случае будет потеряна возможность реализовать цветовые эффекты освещения, ради которых она и была сделана.
Поэтому необходим электронный контроллер – устройство, позволяющее изменять цвет (в автоматическом режиме) и интенсивность (в динамическом режиме) свечение диодов. Контроллер вставляется в разрыв цепи между БП и LED-лентой. Переключение режимов осуществляется посредством пульта дистанционного управления.
При выборе контроллера следует учитывать, что мощность, потребляемая отдельно взятым каналом R, G или B, будет в 3 раза меньше, чем общая.
Схема подключения изображена на рис. 1.
Рисунок 1
Подключение блока питания осуществляется точно так, как и для монохромной ленты. Положительный и отрицательный отходящие (Output) контакты блока питания подсоединяются к соответствующим входящим (Input) клеммами контроллера (+Vи –V).
Отходящие разъемы контроллера имеют такие обозначения:
· R (Red) – для красного цвета;
· G (Green) – для зеленого цвета;
· B (Blue) – для синего цвета;
· +V – общий провод питания.
Они должны быть соединены с соответствующими клеммами светодиодной ленты. Если последовательность перепутать, то диоды будут светиться не правильно.
Подключение RGB-ленты 10 м
Схема подключения RGB-ленты 10 м продемонстрирована на рис. 2. Здесь все просто: вторая 5-метровая катушка включается в цепь параллельно после контроллера.
Рисунок 2
Подключение RGB-ленты 15 м
Если протяженность осветительной установки 15 метров и более, вам, скорее всего, потребуется дополнительный RGB-усилитель и блок питания. Типовая схема подключения светодиодной ленты 15 м изображена на рис. 3.
Рисунок 3
Как и в случае с монохромной лентой, такую схему можно использовать для питания 10-метровой светодиодной полосы через два отдельных блока питания.
Подключение светодиодной ленты RGB+White
RGB+White (RGB+W) – это 4-канальная лента, которая имеет 2 ряда светодиодов:
· ряд с белыми диодами;
· ряд с RGB-диодами.
По сути, это модернизированная RGB-лента. Ее преимуществом является возможность использования всех 4 каналов, как по отдельности, так и в различных комбинациях. К примеру, белый цвет смягчает интенсивные оттенки и позволяет получать более нежные, пастельные тона. Также можно выбрать режим простого монохромного освещения.
Схема подключения RGB+White ленты отличается лишь тем, что в ней имеетсядополнительный провод для ряда белых светодиодов (W – White). То есть для присоединения ленты RGB+W к выводам контроллера потребуется уже не 4, а 5 проводников (рис. 4).
Рисунок 4
Светодиодные полосы длиной 10 и 15 м подключаются по тем же принципам, как и стандартная лента RGB.
Теперь вы можете самостоятельно подключить светодиодные ленты и воплотить свои оригинальные и необычные идеи в реальность.
КАТАЛОГ

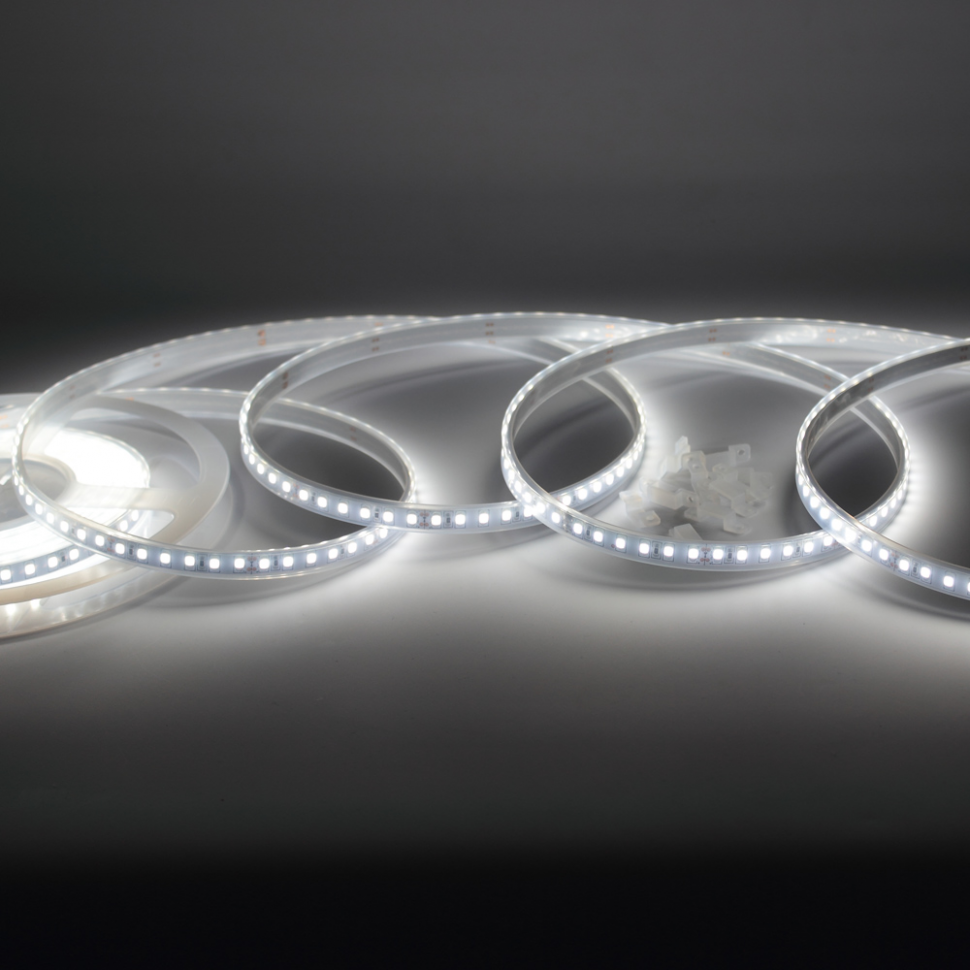

![]("/wa-data/public/shop/products/50/99/109950/images/882366/882366.970.png" "Светодиодная лента Standart Pro class 2835 120led/m, 24V, IP67")
